技术升级 | WAGO SCADA新功能上线啦

本次上线的新功能包括量程（数据）转换，递增递减模拟量，画面目录替换，新增数据驱动，下面就为大家一一道来：

1 量程（数据）转换

量程（数据）转换对于SCADA系统来说是必不可少的，现场各类PLC采集的数据很多时候需要进行量程转换。所以WAGO SCADA也引入了量程转换功能，使得可以在SCADA端对采集数据进行量程转换。

WAGO SCADA提供了2种常用的量程转换功能：

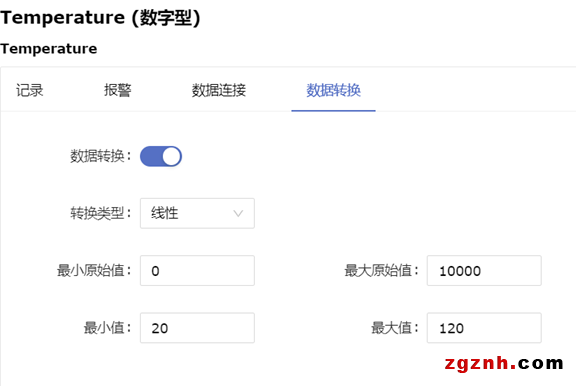

线性量程转换

比如温度传感器的测量范围是20度到120度，而PLC对应输出是0到10000，那么当SCADA采集到未经转换的PLC数据x时，可以根据线性量程转换配置，对采集到的数据进行量程转换。实际温度值 = 20+(x-0)*(120-20)/(10000-0)。

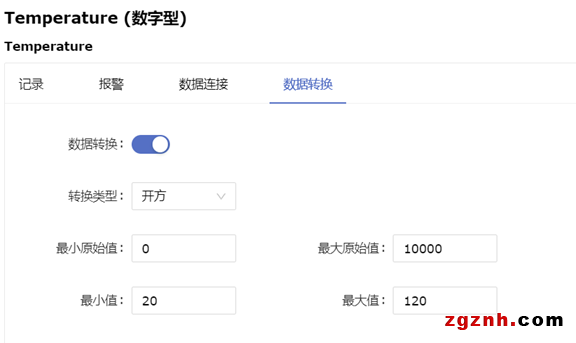

开方量程转换

和线性转换同理，只是需要对量程进行开方后再转换。依然以上面的温度传感器为例，假设变送器未进行量程开方，那么我们可以在SCADA中进行开方转换，此时实际温度值 = 20+()*(120-20)/(。可以看到，配置和线性是一样的，只需要简单的将转换类型改成开方即可。

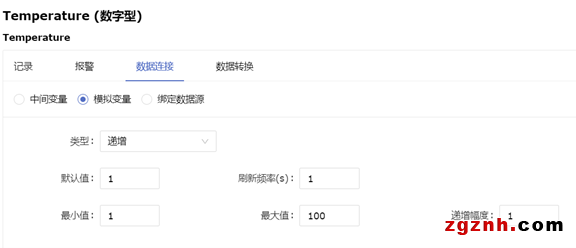

2 递增递减模拟量

WAGO SCADA在原有的随机模拟变量上新增了递增递减模拟变量，这极大增强了模拟变量的可用性，使得用户可以模拟各种线性数据采集场景。

用户可以设置递增递减模拟变量的默认值，SCADA运行时，会将这个变量的值初始成用户设置的默认值，方便用户模拟实际场景时，为模拟系统设置初始化的环境。最大最小值可以限制模拟量的大小范围，让模拟量更符合实际数据范围。同时增减的幅度可以控制模拟变量的每次递增递减幅度。最后，用户可以根据实际情况，控制模拟变量的变化频率。

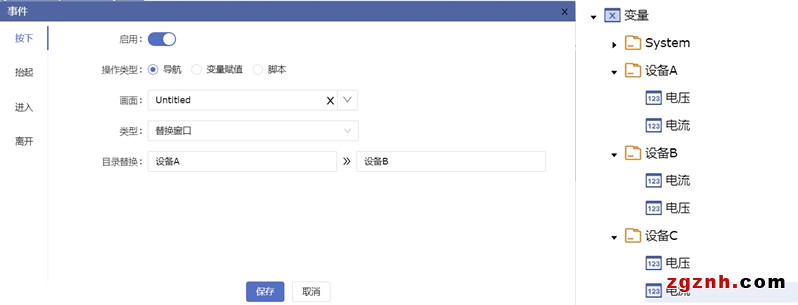

3 画面目录替换

很多时候，现场很多设备都是相同的，这导致针对这些设备的组态画面可能都是完全相同的，为了便于用户快速构建这些组态画面，WAGO SCADA提供了画面目录替换功能，此功能类似与画面模板功能。用户只需要配置一个模板画面，并初始绑定一个“设备（目录）”，后续比如在点击按钮时，可以直接在相同的画面替换成“新的设备”信息。WAGO SCADA系统可以将“目录”作为“设备”对待。

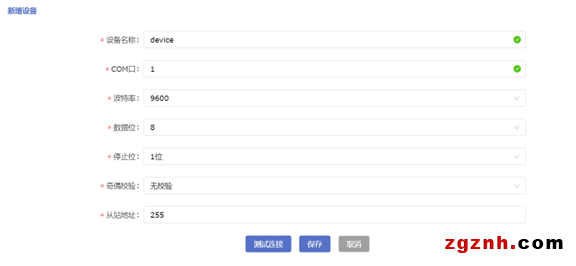

4 数据驱动Modbus RTU

Modbus协议是当前现场使用最广泛的总线协议，WAGO SCADA在原有的Modbus TCP协议的基础上，新增了对RTU协议的支持，这更好的扩展了WAGO SCADA可连接的Modbus设备范围。只需要配置好对应的COM口，以及相应的波特率、数据位、停止位、奇偶校验和从站地址等RTU连接信息即可将RTU设备接入WAGO SCADA。
